BIM建築設計支援システム GLOOBE ARCHITECT
当ページでは、「GLOOBE Architect 2024」を用いて、ソフトウェアの開発元である福井コンピュータアーキテクト株式会社による以下の動作確認を実施しております。
- ・成果物作成（天空光 / アンビエント・オクルージョン）
- ・レンダリング処理（GPU：インタラクティブ / プロダクション）
動作確認済み
モデルの
ご紹介
画像処理能力の高いNVIDIA® GeForce RTX™で2モデル、NVIDIA RTX™ Adaで1モデルの計3モデルで、GLOOBE Architect 及びV-styleの動作確認を行いました。
機種はアッパーミドルレンジCPUとハイエンドモバイルワークステーションを選定し、NVIDIA製グラフィックスボードも搭載のうえ、レンダリング等の処理速度を確認しました。
|
|---|
|
raytrek 4C57-K デスクトップ |
| OS |
| Windows 11 Pro 64bit |
| CPU |
| インテル® Core™ Ultra 7 265KF |
| メモリ |
| 32GB |
| グラフィックス |
|
NVIDIA® GeForce RTX™ 5070 12GB |
| 特徴 |
| 最新NVIDIA® Blackwell GPU搭載。デスクトップ型ならではのハイパフォーマンスを発揮。 |
|
|---|
|
raytrek R5-RL6 ノート ※本製品は販売終了しました |
| OS |
| Windows 11 Pro 64bit |
| CPU |
| インテル® Core™ i7-13620H |
| メモリ |
| 32GB |
| グラフィックス |
|
NVIDIA® GeForce RTX™ 4060 8GB GDDR6 LaptopGPU + インテル® UHD Graphics |
| 特徴 |
| 快適さとコストのバランスに優れ、持ち運びも可能な製品。 |
|
|---|
|
raytrek Mobile WorkStation M9621 ノート |
| OS |
| Windows 11 Pro 64bit |
| CPU |
| インテル® Core™ Ultra 9 185H |
| メモリ |
| 96GB |
| グラフィックス |
|
NVIDIA® RTX™ 2000 Ada GDDR6 8GB Laptop GPU +インテル® Arc グラフィックス |
| 特徴 |
| PRO向けGPU搭載。OpenGLにも強く安定稼働にお勧め。持ち運びが可能なPRO向け製品。MiniLED液晶パネル搭載で明るい環境下でも見やすく、目にも優しい高精細表示。NVIDIA® Studio認定製品。 |
|
|
|
|
|
|---|---|---|---|
|
raytrek 4C57-K デスクトップ |
raytrek R5-RL6 ノート ※本製品は販売終了しました |
raytrek Mobile WorkStation M9621 ノート |
|
| OS | Windows 11 Pro 64bit | Windows 11 Pro 64bit | Windows 11 Pro 64bit |
| CPU | インテル® Core™ Ultra 7 265KF | インテル® Core™ i7-13620H | インテル® Core™ Ultra 9 185H |
| メモリ | 32GB | 32GB | 96GB |
| グラフィックス |
NVIDIA® GeForce RTX™ 5070 12GB |
NVIDIA® GeForce RTX™ 4060 8GB GDDR6 LaptopGPU + インテル® UHD Graphics |
NVIDIA® RTX™ 2000 Ada GDDR6 8GB Laptop GPU +インテル® Arc グラフィックス |
| 特徴 | 最新NVIDIA® Blackwell GPU搭載。デスクトップ型ならではのハイパフォーマンスを発揮。 | 快適さとコストのバランスに優れ、持ち運びも可能な製品。 | PRO向けGPU搭載。OpenGLにも強く安定稼働にお勧め。持ち運びが可能なPRO向け製品。MiniLED液晶パネル搭載で明るい環境下でも見やすく、目にも優しい高精細表示。NVIDIA® Studio認定製品。 |
※raytrekブランドは、THIRDWAVEブランドと統合になりました。

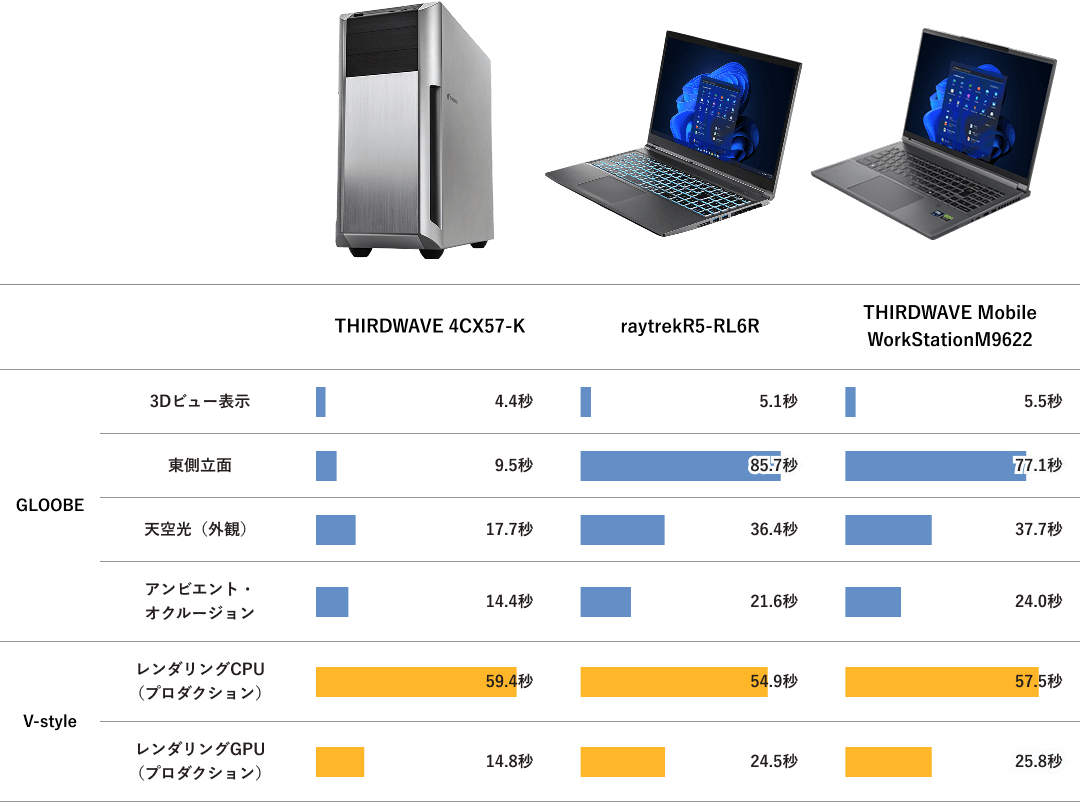

数値検証
パフォーマンス検証内容
| モデル | 木造高齢者福祉施設 |
|---|---|
| 構造 | 木造 |
| 階数 | 2階 |
| データサイズ | 18.0MB |

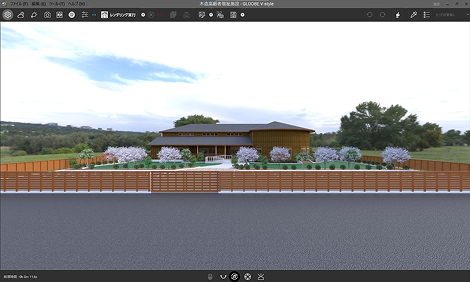

| レンダリング結果 |
|
※本モデルは「GLOOBE 2024 Architect」を用いて
ソフトウェアの開発元である福井コンピュータアーキテクト株式会社 により以下の動作確認が実施されています。
<GLOOBE Architect 2024>
・図面作成（立面図）
・3Dビュー表示
・成果物作成（天空光 / アンビエント）
・レンダリング処理（CPU / GPU：プロダクション）
上記検証結果に基づくものであり、すべての機能や利用環境での動作を保証するものではありません。

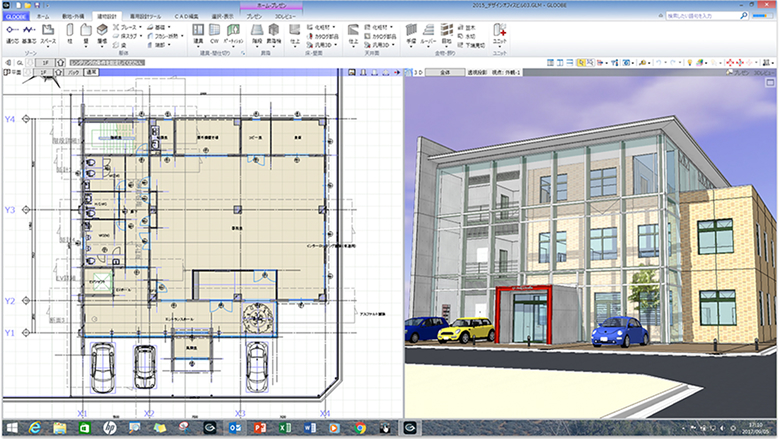

ソフトウェア
概要
GLOOBE Architect（グローブアーキテクト） は、日本の設計手法や建設基準法に適応した「日本初のBIM※システム」。
法的規制、外観デザイン、平面計画などの３つの設計アプローチに対応した３次元設計を実現し、自由度の高いデザイン機能やチーム設計への対応、豊富な日本仕様の建材データも実装しています。
Jw_cadとの親和性が高く、特別な設定なしですぐに始められる、初心者にもやさしい国産BIMソフトです。
※BIM：コンピュータ上に作成した主に３次元の形状情報に加え、室等の名称・面積、材料・部材の仕様・性能、仕上げ等、建築物の属性情報を併せ持つ建築物情報モデルを構築するもの
GLOOBE Architectの
主要機能一覧
- BIM設計支援
- 企画・基本・実施設計から維持管理まで一貫対応。3Dモデルで設計整合性を確保。
- 図面自動生成
- 3次元モデルから平面図・立面図・断面図などを自動作成。Jw_cadとの親和性も高い。
- 法規チェック
- 建築基準法に準拠した設計支援。BIM図面審査にも対応。
- 積算・コスト管理
- 部材情報から正確な積算が可能。イニシャル・ランニングコストの試算にも対応。
- 点群処理
- 点群データを活用した現況調査やモデル化支援（点群アシストオプション）
- FM連携
- 建物情報を施設管理（FM）に活用可能。維持管理フェーズまでBIMデータを活用。
- 施工詳細支援
- 天井割付・黒板作成など現場向けの施工BIM機能を搭載。
- PLATEAU連携
- 国土交通省の都市3Dデータ「PLATEAU」と連携し、都市環境を考慮した設計が可能。
- Twinmotion連携
- 高品質なCGパースやウォークスルー動画の作成が可能。
動作環境
ラインアップによってメーカー推奨環境が異なります。
メーカーページでご確認ください
| OS | Windows 11 バージョン25H2 |
|---|---|
| CPU |
Core i7以上 ※CPUはIntel社製に限ります。 ※「点群アシスト」はIntel社製 Celeronでは動作しません。 |
| 必要メモリ | 8.0GB以上（推奨16.0GB以上） |
| 必要HDD容量 |
3.0GB（推奨5.0GB以上） ※データの大きさや必要構成により異なります。 ※「点群アシスト」は100GB以上（推奨 500GB）、SSD推奨 |
| 必要解像度 |
推奨1280×1024以上 ※「点群アシスト」は1366×768以上（推奨 1920×1080） |
| VIDEO |
DirectX 12.0 対応グラフィックカード ※オンボードグラフィックでは動作しません。 ※「点群アシスト」はOpenGL 3.3 以上（推奨 OpenGL 4.0）、nVIDIA社製推奨（AMD社製などnVIDIA社製以外のVIDEOでは、描画が正常にされないなど一部動作に制限があります。） ※「ARCHITREND リアルウォーカー」はOpenGL 3.0、DirectX 10.0 以上 |
| VIDEOメモリ |
1.0GB以上 ※大規模モデル、複雑なモデルを扱う場合は 2.0GB以上を推奨 （推奨グラフィックカード：nVIDIA 社製Geforce GTX 750シリーズ以上、Quadro P2000以上、AMD社製 RADEON RX 460シリーズ以上。「ARCHITREND リアルウォーカー」については、 AMD社製 RADEON系グラフィックカードは動作対象外です。） ※「GLOOBE V-style」は8.0GB以上を推奨（推奨グラフィックカード：nVIDIA社製 Geforce GTX 1080以上、Geforce RTX 2070以上） |
| その他 |
Microsoft .NET Framework 4.8以降 一部の機能を利用するためにはMicrosoft Edge WebView2 ランタイムが必要です。 Officeドキュメントには、Microsoft Office 2021以上が必要です。 ※Office製品は、Microsoft社製のものに限ります（Office互換製品は保証対象外） ※Microsoft365（旧Office365）は、「インストール版」のみ動作保証します。ブラウザーで参照可能な「オンライン版」のMicrosoft365（旧Office365）は動作保証外となります。 |
・上記動作環境は2025年11月現在のものです。動作環境は予告なく変更する場合があります。
・製品により動作環境が異なる場合があります。

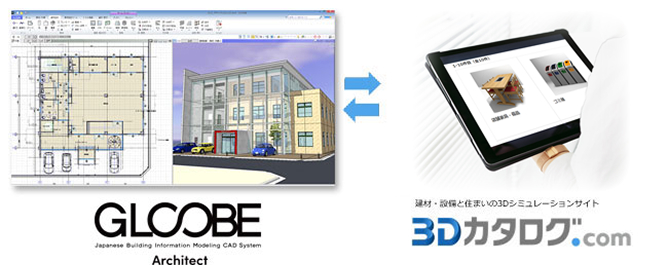

シリーズと価格
GLOOBE Architectのご導入は、商品購入と使用権の2種類からお選びいただけます。
ご利用形態、オプションの有無、契約ライセンス本数等で価格が異なりますので、詳しくは福井コンピュータアーキテクト株式会社までお問い合わせください。
GLOOBE Architectと
連携する
代表的な
ソフトウェア
GLOOBE Architectは、建築設計におけるBIMワークフローを支援するため、さまざまなソフトウェアやサービスとの連携が幅広く可能です。
特にIFCやST-Bridgeなどの標準フォーマットを活用し、意匠・構造・施工・FM（施設管理）まで対応しています。
| 分野 | 連携ソフト・形式 | 主な用途・連携内容 |
|---|---|---|
| 構造設計 | Revit（IFC）、Rebro（IFC）、ST-Bridge 対応ソフト | 意匠と構造モデルの整合チェック、構造設計とのBIM連携。 |
| 設備設計 | Rebro、CADWe’ll Tfas（IFC経由） | 設備モデルとの干渉チェック、施工図連携。 |
| 施工・積算 | Navisworks、建築積算ソフト（Gaia、FKSなど） | 干渉検出、数量拾い、施工計画支援。 |
| FM（施設管理） | Excel（プロパティリンク）、FMシステム | BIMモデル情報の連携、維持管理データベース化。 |
| プレゼン・VR | Twinmotion、GLOOBE VR、Unity（FBX連携） | ウォークスルー、リアルタイムビジュアライゼーション（RTV）。 |
| 点群処理 | 点群アシスト（GLOOBE内蔵）、ReCap | 現況空間のスキャンデータを基にした図面化。BIMモデル化。 |
| クラウド・チーム設計 | GLOOBE Team System（クラウド対応） | 複数人での設計作業。モデル編集、共有、承認ワークフロー対応。 |
| 法規チェック | 建築基準法DB（内蔵） | 設計データに基づいた法規の自動チェック。 |
データ連携形式
- ・IFC（Industry Foundation Classes）：構造・設備・施工とのBIM連携に必須。
- ・ST-Bridge：構造設計との高精度なデータ交換。
- ・FBX/OBJ：TwinmotionやUnityなどのビジュアライゼーションツールとの連携。
- ・Excel（プロパティリンク）：属性情報の一括管理・反映。
GLOOBEは日本の設計手法や建築基準法に最適化されたBIMソフトであり、国内の建築実務に即した多様な連携機能を備えています。特に構造・設備・施工・FMの各フェーズとの連携が強化されており、プロジェクト全体のBIM統合を支援します。
GLOOBE Architect公式ページでも解説しております。
サードウェーブ推奨パソコン
検証機と同等、またはそれ以上のモデルをご紹介します。グラフィックボードの種類とVRAMの違いで、処理速度が変わってきます。
デスクトップモデルは、グラフィックボードにDisplayPortが3つあるため、マルチモニター利用も可能です。
ミドルモデル
エアーフロー設計の4CM筐体にケースファンを前後に搭載。Core Ultra 7 シリーズ2とGeForce RTX 5070 12GBの組み合わせ。
THIRDWAVE MKX57
Pro
Core Ultra 7
265KF
GeForce
RTX 5070
12GB
(8GBx2)
(DDR5-5600)
ハイエンドモデル
エアーフロー設計の4C筐体に水冷式ファンを搭載。
Core Ultra 9 シリーズ2と
GeForce RTXシリーズ最高峰※の5090 32GBの組み合わせ
※2025年12月現在の販売ラインアップ時
THIRDWAVE 4CZ59
Pro
Core Ultra 9
285
GeForce
RTX 5090
32GB
(16GBx2)
(DDR5-5600)
ハイエンドモデル
Core Ultra 9とRTX 2000 Ada Laptop 8GBの組み合わせ。
液晶は「Mini LED」方式パネルを採用し、DCI-P3カバー率
約100%の高精細。解像度は4Kに迫るUHD + (3,840 x 2,400)
リフレッシュレートは120Hz。
THIRDWAVE Mobile
WorkStation M9622
Pro
Core Ultra 9
185H
RTX 2000
Ada Laptop
8GB
グラフィックス
(16GBx2)
(DDR5-4800)
